توضیحات:

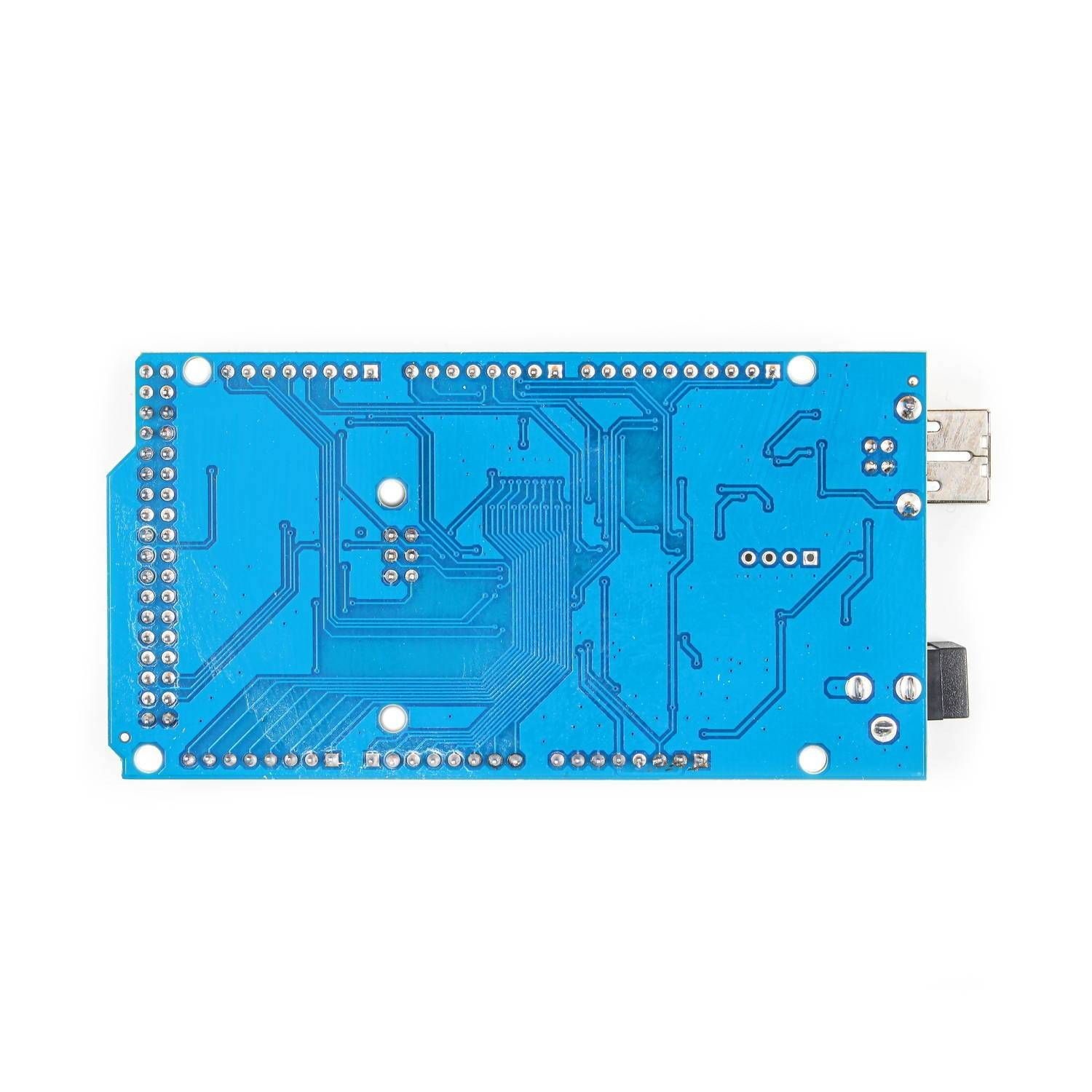

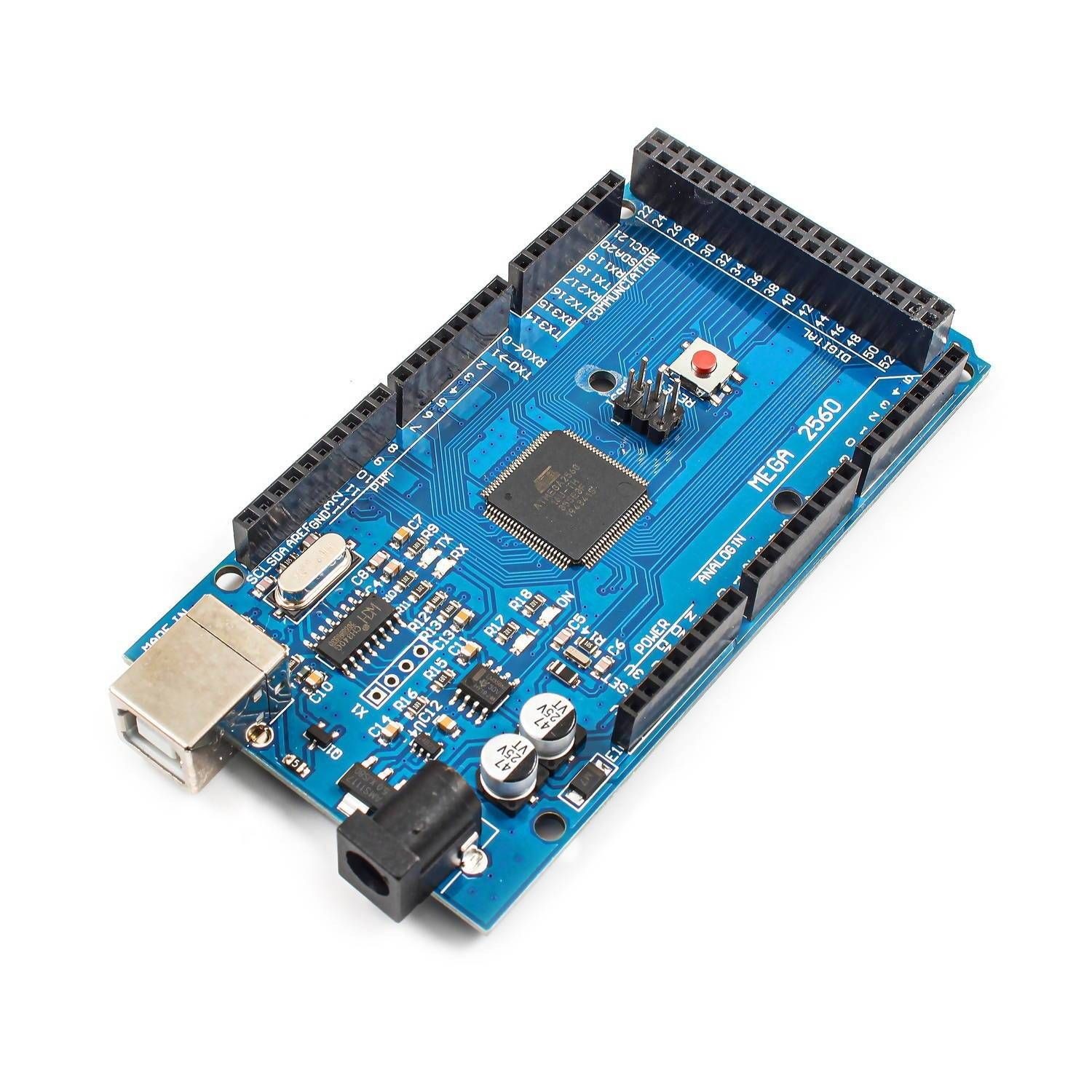

برد آردوینو Mega 2560 با تراشه CH340G، نسخهای از برد آردوینو Mega 2560 است که به جای
استفاده از تراشه ATmega16U2 از تراشه CH340G برای تبدیل USB به سریال استفاده میکند. این
نسخه معمولاً توسط تولیدکنندگان چینی ساخته میشود و با وجود اینکه عملکردی مشابه نسخه
اصلی دارد، نیازمند نصب درایور مخصوص CH340G بر روی سیستم است.
برد آردوینو Mega 2560 دارای ۵۴ پین دیجیتال ورودی/خروجی است که از این میان، ۱۵ پین قابلیت
خروجی PWM را دارند. همچنین، این برد دارای ۱۶ پین ورودی آنالوگ، ۴ پورت UART، و یک کریستال
۱۶ مگاهرتز میباشد. برای تأمین برق، یک پورت USB، یک پاورجک، یک هدر ICSP و یک دکمه
ریست نیز بر روی برد موجود است.
ویژگیهای برد آردوینو Mega 2560 با تراشه CH340G:
- میکروکنترلر: ATmega2560
- ولتاژ کاری: ۵ ولت
- ولتاژ ورودی (پیشنهادی): ۷-۱۲ ولت DC (بهترین ولتاژ کمتر از ۹ ولت)
- پینهای دیجیتال ورودی/خروجی: ۵۴ (۱۵ پین با قابلیت PWM)
- پینهای آنالوگ ورودی: ۱۶
- جریان DC هر پین: ۲۰ میلیآمپر
- جریان DC پین ۳٫۳ ولتی: ۵۰ میلیآمپر
- حافظه فلش: ۲۵۶ کیلوبایت (از این مقدار ۸ کیلوبایت توسط بوتلودر استفاده میشود)
- حافظه SRAM: ۸ کیلوبایت
- حافظه EEPROM: ۴ کیلوبایت
- سرعت ساعت: ۱۶ مگاهرتز
- تراشه USB به سریال: CH340G
- پورت USB: Type-B
- ابعاد: ۱۰۱٫۵۲mm x 53.3mm
تفاوتها با نسخه اصلی:

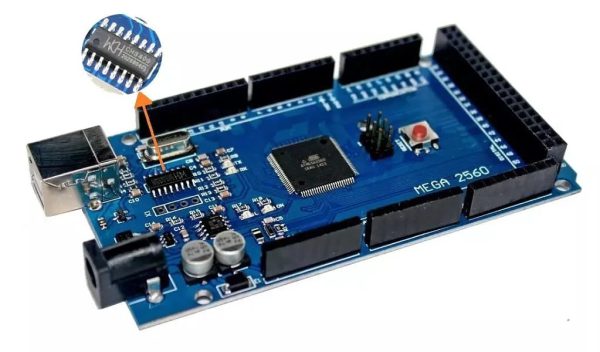

- تراشه USB به سریال: نسخه اصلی آردوینو Mega 2560 از تراشه ATmega16U2 برای تبدیل USB به TTL استفاده میکند، در حالی که نسخه CH340G از تراشه CH340G استفاده میکند. این تراشه نیاز به نصب درایور مخصوص خود دارد.
- قیمت: معمولاً نسخههای چینی ارزانتر از نسخههای اصلی هستند. این تفاوت قیمت میتواند برای کاربران بودجهدار جذاب باشد.
- کیفیت ساخت: بردهای اصلی آردوینو معمولاً دارای استانداردهای کیفیت بالاتری هستند، اما برخی از نسخههای چینی با کیفیت نیز وجود دارند که عملکرد خوبی دارند.
کاربردهای برد آردوینو Mega 2560 با تراشه CH340G:
- ساخت پروژههای پردازشی با فرکانس پایین
- راهاندازی انواع سنسورها و ماژولها
- کنترل موتورها و دستگاههای دیگر از طریق ارتباط سریال
- پیادهسازی پروژههای IoT و اتوماسیون
این برد به دلیل قابلیتهای گسترده و قیمت مناسب، گزینهای مناسب برای پروژههای مختلف از
جمله پروژههای آموزشی و تحقیقاتی میباشد.
