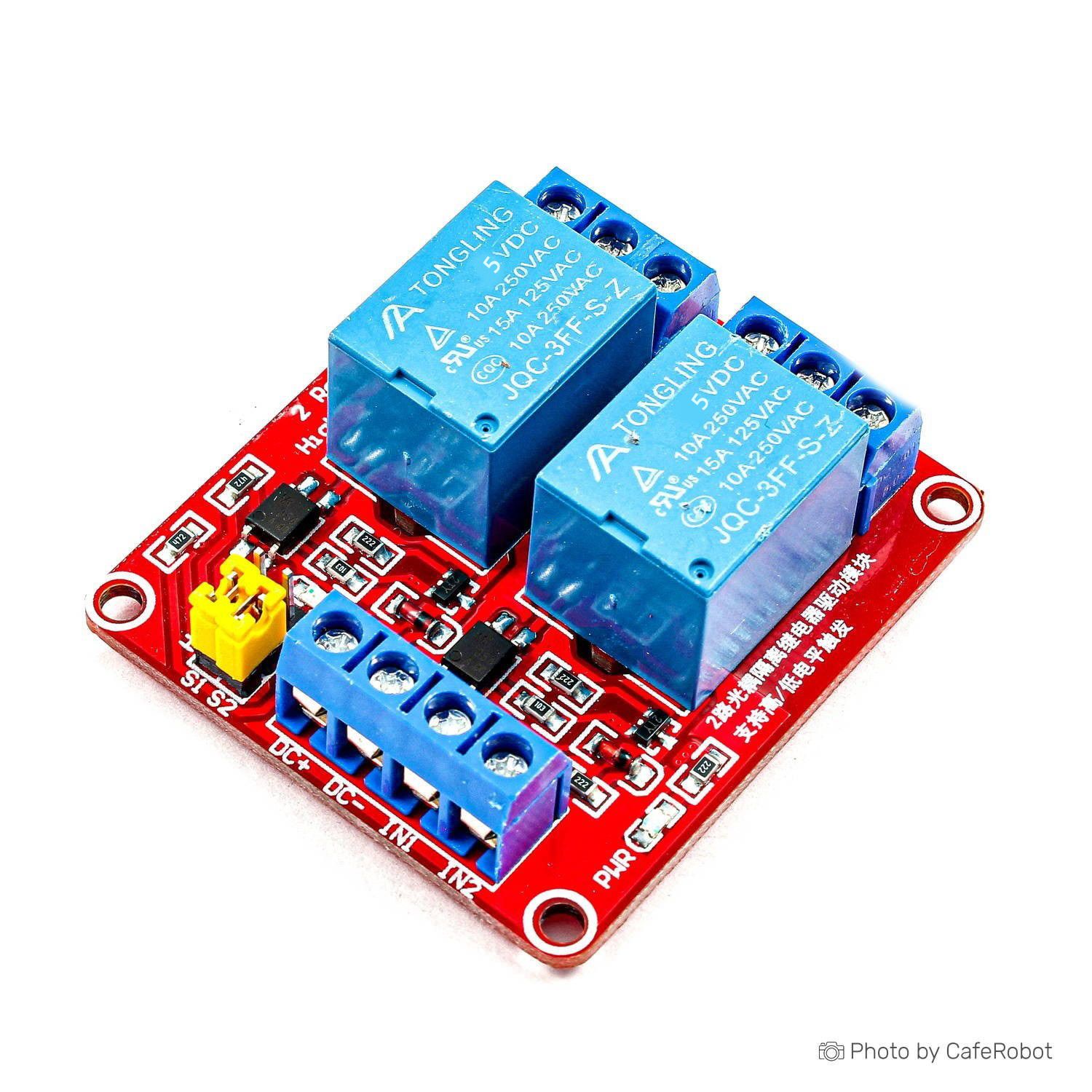

این محصول یک ماژول رله ۵ ولت ۲ کانال است که بر روی آن از دو رله ی ۵ ولت با کیفیت استفاده
شده و با آردوینو و همچنین انواع میکرو کنترلر ها سازگاری دارد و بوسیله آن میتوان وسایل برقی را
تا ولتاژ ۲۵۰ ولت و جریان ۱۰ آمپر را به راحتی کنترل کرد . برای اینکه هنگام اتصال به میکرو کنترلر
نویز ایجاد شده توسط رله بر روی عملکرد میکرو تاثیر نگذارد هر کانال توسط یک اپتوکوپلر ایزوله شده
است .برای هر کانال نیز یک کانکتور پیچی بر روی بورد قرار داده شده که به وسیله آن تمام پایه
های رله (NO-NC-COM) در دسترس هستند، همچنین برای هر کانال یک ال ای دی نشانگر قرمز
رنگ قرار داده شده که با وصل هر کانال روشن می شوند .
بر روی ماژول یک پین هدر ۴ تایی و یک پین هدر ۳ تایی قرار دارد که در پین هدر چارتایی ، دو پایه
مربوط به تغذیه ماژول یعنی GND و VCC است و دو پایه دیگر IN1 و IN2 ورودی فعال ساز رله
هاست که Active Low هستند یعنی برای فعال شدن رله ها باید این دو پایه به GND متصل شوند
. در پین هدر ۳ تایی نیز دوتای آن همان VCC و GND ماژول است و یک پایه دیگر JD-VCC مربوط به
تغذیه رله هاست که می تواند جدا متصل شود و هم میتوان به وسیله جامپر روی برد آنرا به VCC
متصل کرد .
